Созданный для шейок валков станов холодной прокатки, этот подшипник обеспечивает превосходную точность вращения и минимальное трение для непрерывной работы.
![]() |

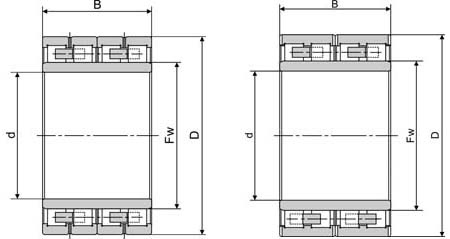

Присоединительные размеры | d | 160 | мм | |||
| D | 230 | мм | |||||
| B | 168 | мм | |||||
| Fw | 179 | мм | |||||
| Основные динамические нагрузки | Cr | 820 | кН | ||||
| C0r | 2220 | кН | |||||
| Предельные скорости вращения | Консистентная смазка | 2000 | об/мин | ||||
| Масло | 2600 | об/мин | |||||
| Масса | 22.1 | кг | |||||
| Аналог | SKF | FAG | NSK | NTN | KOYO | TIMKEN | URB |
| 315189 A | 510150B | 4R3232 | 32FC23170B | 160RY1467 | 4NNU5232PMW8 | ||
Обзор
Это разъемный радиальный четырехрядный роликовый цилиндрический подшипник. Он в основном устанавливается на рабочий валок и опорный валок металлургических прокатных станов. Он эффективно справляется с такими проблемами, как тяжелая циклическая радиальная нагрузка, частые пуски и остановы, ударная нагрузка и длительная непрерывная работа в условиях высоконагруженной прокатки.
Конструктивные особенности
1. Разъемная конструкция: узел внутреннего кольца, внешнее кольцо и узел сепаратора с роликами могут разбираться отдельно, что облегчает монтаж, демонтаж и осмотр.
2. Четыре ряда цилиндрических роликов, расположенных параллельно, равномерно распределяют радиальную нагрузку по рядам роликов для снижения удельного напряжения.
3. Обработанный латунный или штампованный стальной сепаратор стабильно направляет ролики, предотвращая их перекос и трение.
4. Не имеет способности воспринимать осевую нагрузку; должен использоваться совместно с упорными подшипниками для восприятия осевой силы.
5. Поверхности дорожек качения и роликов имеют оптимизированную профилированную конструкцию для уменьшения концентрации напряжений на кромках.
Несущая способность и характеристики
· Нагрузка: Отличная способность выдерживать тяжелые радиальные нагрузки; не подходит для восприятия осевых нагрузок. Обладает хорошей устойчивостью к ударным и переменным нагрузкам.
· Скорость: Умеренная предельная скорость, ниже, чем у однорядных цилиндрических роликовых подшипников, подходит для работы в тяжелых режимах на малых и средних скоростях.
· Смазка: Доступна консистентная смазка или циркуляционная масляная смазка; масляная смазка предпочтительна для работы в условиях высоких температур и длительной непрерывной работы.
· Работа: Низкий крутящий момент трения, стабильный ход, небольшая упругая деформация при высокой нагрузке, поддержание высокой точности вращения.
Материалы и производство
· Тела качения и кольца подшипников: Высокоуглеродистая хромистая подшипниковая сталь / GCr18Mo, обладающая высокой твердостью, износостойкостью и сопротивлением контактной усталости.
· Сепаратор: Сепаратор из марганцевой латуни.
· Термообработка: Вакуумная закалка и отпуск, стабильный остаточный аустенит, контроль изменения размеров в процессе длительной эксплуатации.
· Механическая обработка: Прецизионное шлифование дорожек качения и роликов; строгая сортировка роликов по размерам для обеспечения равномерного распределения нагрузки между четырьмя рядами.
Часто задаваемые вопросы
Вопрос 1: Могут ли четырехрядные цилиндрические роликовые подшипники воспринимать осевую нагрузку?
Ответ 1: Как правило, данный тип подшипника воспринимает только чистую радиальную нагрузку. Он не может выдерживать осевую силу. При наличии осевой нагрузки для осевой фиксации следует устанавливать отдельные упорные или конические роликовые подшипники.
Вопрос 2: Какой метод смазки рекомендуется для четырехрядных цилиндрических роликовых подшипников прокатных станов?
Ответ 2: Циркуляционная масляная смазка является предпочтительным решением для непрерывного прокатного производства. Консистентная смазка применима для прерывистых режимов работы с небольшой нагрузкой. Класс смазочного материала следует выбирать в зависимости от рабочей температуры и периферийной скорости.
Вопрос 3: Допускается ли прямая замена подшипника на аналогичную модель другого бренда?
Ответ 3: Прямая замена без предварительной проверки не допускается. Подтвердите диаметр отверстия, внешний диаметр, ширину, динамическую грузоподъемность, тип сепаратора и группу зазора. Посадку шейки валка и корпуса также необходимо проверить повторно.
Вопрос 4: Каковы основные причины выхода из строя четырехрядных цилиндрических роликовых подшипников в прокатных станах?
Ответ 4: Типичные причины включают плохую смазку, загрязнение посторонними частицами, неправильный преднатяг, перекос роликов, перегрузочный удар и несоосность шейки валка и корпуса подшипника.
Вопрос 5: Как выбрать внутренний зазор для четырехрядных цилиндрических роликовых подшипников прокатных станов?
Ответ 5: Группа зазора выбирается на основе посадки, рабочей температуры и нагрузки. Для станов горячей прокатки обычно принимается больший зазор для компенсации теплового расширения шейки валка.
